在工业建筑、市政设施和能源领域，钢格板的防腐性能直接决定了工程的使用寿命和维护成本。据现场统计，标准热镀锌处理可使钢格板在腐蚀环境中的使用寿命增加3-5倍，年平均维护成本降低65%。2025年新修订的GB/T 13912-2025标准对热镀锌工艺提出了更严格的规范，强调整个过程的质量管理，而不是简单的锌层厚度。热镀锌工艺根据450℃的高温预浸，使锌和钢基材产生冶金结合的合金层，远优于油漆或冷镀锌的物理附着力。了解热镀锌的关键规范，不仅可以识别产品质量，还可以科学预测使用寿命，在材料成本与长期价值之间找到最佳平衡，使防腐不再依赖财富，而是可测量、可验证的工程科学。

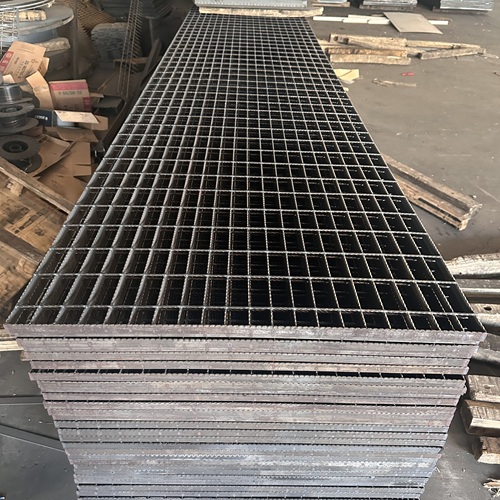

首先，钢格板锌铁合金层结构是防腐性能的基本基础。
热
镀锌在450℃高温下产生五层不同成分的锌铁合金，从基材到表层分别为Gamma、Delta、Zeta和纯锌层；一家沿海电厂发现，规范热
镀锌格栅使用15年后，内层合金层依然完整，仅表层纯锌层消耗60%；关键工艺为浸锌时间(4-6分钟)和提拉速率(0.5-1.0m/min）精确控制，确保合金层厚度比为1：2：3；这种梯度结构使内层能够提供阴极保护，防止生锈和扩散，即使表面被划伤；优质产品的合金层强度为120-150HV，远高于纯锌层40-50HV，提供双重保护系统。
第二，钢格板锌层厚度规范必须与环境腐蚀等级相匹配。
GB/T 13912-2025要求C3级环境(城市工业区)锌层厚度≥70μm，C4级(工业重污染区)≥85μm，C5级(海洋/化工)≥100μm；某化工厂应用70μM锌层在C4环境中，三年内生锈率达到45%，而85%μ标准产品只有12%；环境氯离子浓度、SO2含量和湿度应根据ISOO选择进行评估 9223规范确定腐蚀等级；对于焊缝、伤口等薄弱部位，锌层厚度应增加20%，以补偿高温加工造成的锌消耗；定期使用磁测厚仪进行抽样检查，确保最薄部位不低于标准值的80%，防止部分防腐无效。

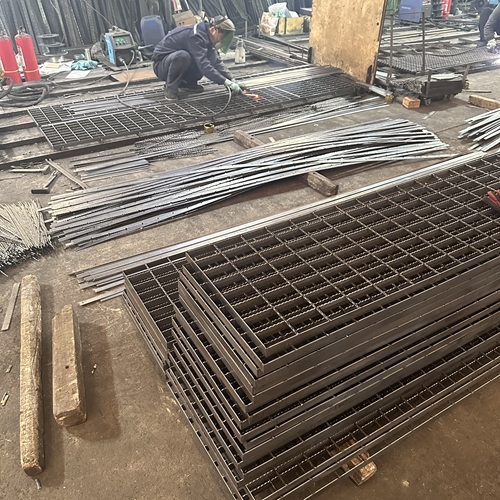

第三，钢格板以前的工艺质量决定了镀锌层的最终附着力。
酸洗液浓度控制在硫酸的12-15%，温度为35-40℃，去除氧化层，不过度侵蚀基材；大型生产基地的比较试验表明，标准预处理商品为180℃°弯曲试验无锌层脱落，解决不足的商品脱落率达到35%；关键步骤包括：脱油（60℃碱液10分钟）→水洗→酸洗（35℃ 15分钟）→水洗→助镀(70℃氯铵/氯化锌溶液)→干燥；助镀剂铁含量为1.5g/L，防止表面钝化影响锌液渗透；这种严格的预处理使锌层的附着强度达到6-10MPa，是防腐寿命的基本保证。
第四，钢格板制冷工艺控制影响锌层结晶的质量和外观。
浸锌后采用强制风冷(而非水冷)，冷却速度保持在50-70℃/min，产生致密锌花；某市政工程采用水冷工艺，锌层晶粒粗大，2年内出现大面积白锈；优质产品表面锌花对称细微（粒度2-3mm），无流挂、漏镀缺点；重点是制冷环境湿度为60%，温度为15-25℃，防止温差过大引起热应力；对于高要求项目，采用无铬钝化（pH5）.5-6.5)膜重15-20mg/m²，进一步提高耐腐蚀性；这种细致的操作使锌层在微观结构上更加致密，减少了腐蚀介质的渗透通道。
第五，钢格板质量验收必须进行多层次检验，而不是单厚度测量。
专业验收包括：锌层厚度（磁测厚仪）、附着强度(划格法)、均匀性(硫酸铜实验)、外形(目视检查)；某电厂验收时发现薄厚合格，但硫酸铜实验15秒即露铁，防止后期大规模生锈；规范标准:锌层厚度误差≤15%，硫酸铜实验≥4次不变红，弯曲180次°无脱落；重要项目72小时盐雾试验，C3环境条件96小时内无红锈；创建质量可追溯性体系，记录每批锌锭成分（锌含量）≥99.995%，铅0.03%)，保证原料纯度；这种综合检测系统从多个角度验证
镀锌质量，防止单一指标的局限性。
热
镀锌工艺的要求价值不在于表面明亮，而在于其背后的科学逻辑和工程理性。当防腐从经验判断转变为数据验证时，当使用寿命从预期值转变为可计算值时，材料类型将升华为责任。在锌铁冶金的结合中，我们不仅看到了科技的进步，而且对项目的本质有着深刻的理解。每一次标准化的预处理，每一次精确的温度控制，都将无声地保护安全边界。热
镀锌钢格板的价值不在于它能防腐多久，而在于它如何在风雨侵蚀中保持完整的结构，支持人们建设的安全和自尊。真正的防腐秘密不是过程本身，而是对标准的敬畏和严格执行。每一朵锌花背后都刻着工程师的专业和责任。
