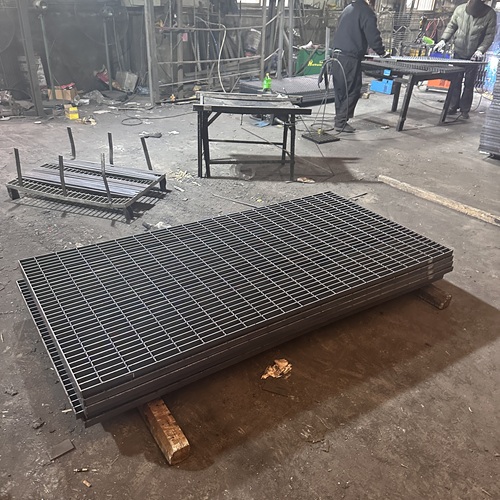

在工业平台、市政工程及建筑项目中，钢格板作为关键承重构件，其质量直接关系到结构安全与使用寿命。为确保产品性能可靠，国家及行业制定了一系列明确的质量检测标准，涵盖原材料、尺寸精度、力学性能、表面处理等多个维度。这些规范不仅指导生产，也为工程验收提供了科学依据。了解并掌握这些检测标准，是保障项目质量的第一道防线。
第一，钢格板外观质量与焊接完整性检测。
依据YB/T 4001.1-2019《钢格栅板及配套件 第1部分：钢格栅板》，
钢格板表面应平整、无裂纹、毛刺、锌瘤或漏镀等缺陷。焊点必须饱满、牢固，不得有虚焊、漏焊或烧穿现象。对于压焊
钢格板，可进行横杆扭折试验——用力扳动横杆，若焊点不开裂、不脱落，则视为焊接合格。此检测确保结构整体性，防止因连接失效导致安全事故。
第二，钢格板尺寸偏差与几何精度控制。
标准规定，
钢格板长度允许偏差为0至-2mm/米，宽度偏差为±2mm，扁钢厚度公差通常控制在±0.2mm以内。对角线相对偏差不应大于±2mm，平整度要求任意1米范围内翘曲不超过3mm。这些指标通过卷尺、游标卡尺和靠尺实测，确保产品与设计图纸一致，避免因尺寸超差影响安装匹配或承载均匀性。
第三，钢格板材质成分与力学性能验证。
基材需符合GB/T 700-2006《碳素结构钢》要求，常用Q235B钢材屈服强度不低于235MPa。供应商应提供材质证明书，必要时可采用光谱分析仪现场抽检，确认碳、硫、磷等元素含量达标。力学性能还包括抗拉强度、延伸率等，确保材料具备足够韧性与强度，满足不同工况下的使用需求。
第四，钢格板热浸镀锌层质量检测。
根据GB/T 13912-2020《金属覆盖层 钢铁制品热浸
镀锌层 技术要求及试验方法》，普通工业环境锌层平均厚度应≥65μm，高腐蚀区域建议≥85μm。使用磁性测厚仪在板面多点测量，并进行锤击或弯曲试验，检查锌层是否起皮、剥落。合格的
镀锌层应与基体冶金结合，具备长期防腐能力。
第五，钢格板荷载性能与挠度测试。
钢格板需通过中心集中荷载或均布荷载测试。例如，在指定跨距下施加设计荷载1.2倍的力，记录最大挠度。标准要求卸载后残余变形小于跨距的1/500，弹性挠度不超过1/200。该测试验证实际承载能力，防止“纸上达标、现场塌陷”的风险，是验收中的关键环节。
第六，钢格板无损检测与特殊要求复核。
对于核电、桥梁等高安全等级项目，还需进行磁粉探伤或超声波检测，排查内部裂纹或未熔合缺陷。同时，核对合同约定的特殊要求，如防滑齿高、开孔率、防火等级等，确保产品完全符合工程应用场景。
钢格板的质量检测不是形式主义，而是基于国家标准的系统性验证。从一块钢板到成品交付，每一项检测都为安全筑起一道屏障。掌握这些规范，不仅能有效识别优质产品，更能为工程项目提供坚实可靠的基础保障。
