在工程建设中，钢格板作为承重和通行的关键构件，其质量直接关系到结构安全与使用寿命。然而，市场上产品良莠不齐，若仅凭外观或口头承诺验收，极易埋下安全隐患。科学的验收必须依据国家标准，通过系统化的检测项目进行验证。YB/T 4001.1、GB/T 700、GB/T 13912等规范为质量判定提供了明确依据。以下是从原材料到成品的六大核心检测内容，是确保钢格板质量达标的必备验收清单。

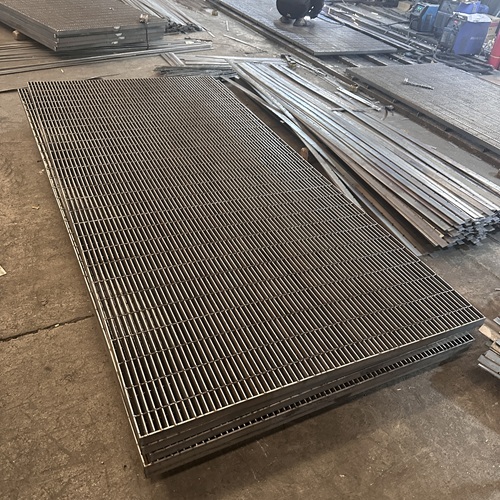

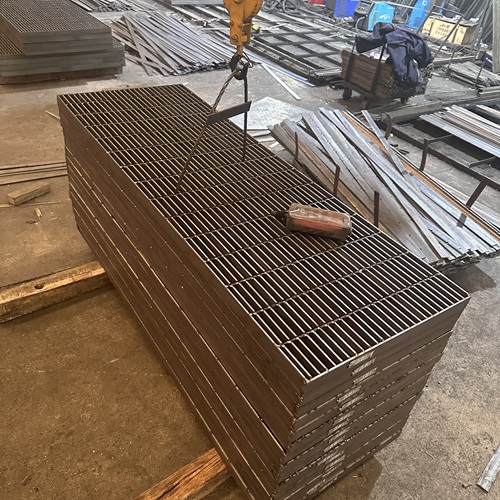

第一，钢格板外观质量与表面处理检查。
验收时首先目视检查
钢格板表面是否平整、无裂纹、气泡、锌瘤或漏镀等缺陷。热浸
镀锌层应均匀、致密，呈银灰色金属光泽，无明显流挂或露铁。焊点应饱满、无虚焊、漏焊或烧穿现象。对于
不锈钢材质，表面应无划伤、氧化斑或焊接飞溅残留。外观虽为初步判断，但能快速识别明显工艺缺陷，是验收的第一道关口。
第二，钢格板尺寸精度与几何偏差测量。
使用卷尺、游标卡尺等工具对长度、宽度、厚度及扁钢间距进行实测。根据YB/T 4001.1标准，长度允许偏差为0至-2mm/米，宽度偏差±2mm，扁钢厚度公差通常为±0.2mm。同时检查平整度，任意1米范围内翘曲不应超过3mm。尺寸超差不仅影响安装匹配，还可能削弱承载能力，必须严格控制。
第三，钢格板材质与化学成分验证。
要求供应商提供材质证明书，并可采用光谱分析仪对钢材成分进行现场抽检，确认是否符合Q235B或Q345B等标称牌号。重点检测碳、硫、磷含量，确保材料具备足够的强度与韧性。对于
不锈钢，还需验证铬、镍、钼等合金元素含量是否达标，以保证其耐腐蚀性能。
第四，钢格板热镀锌层厚度与附着力测试。
使用磁性测厚仪在板面多点测量锌层厚度，普通工业环境要求≥65μm，沿海或化工区域建议≥85μm。同时进行锤击或弯曲试验，检查锌层是否起皮、剥落。合格的热
镀锌层应与基体冶金结合，即使轻微变形也不脱落，确保长期防腐效果。
第五，钢格板焊接质量与结构完整性评估。
对压焊
钢格板，可随机抽取样品进行横杆扭折试验——用力扳动横杆，若焊点不开裂、不脱落，则焊接牢固。对于现场焊接部位，需检查焊缝高度、长度是否符合图纸要求，无夹渣、气孔等缺陷。焊接是
钢格板受力传递的关键，其质量直接决定整体结构安全。
第六，钢格板荷载性能与承载能力验证。
对于重要工程，应要求厂家提供第三方荷载测试报告，或在现场进行简易加载试验。将
钢格板按实际支撑跨度架设，施加1.2倍设计荷载并保持一定时间，观察挠度是否小于跨距的1/200，卸载后是否恢复原状。此测试能直观验证其承载可靠性，避免“纸上达标、实际不足”的风险。
钢格板的质量验收不是走过场，而是保障工程安全的重要防线。只有依据标准、逐项核查，才能杜绝不合格产品流入施工现场。掌握这份检测清单，您就能在验收时心中有数、手中有据，为项目构筑坚实可靠的基础。
